VS-500 系列 在线激光焊锡机

在线客服
VS-500 系列 在线激光焊锡机
下一个
产品详情

 特点:

三段式导轨设计,缩短待板的时间,提高生产效率。

自动化程度高、人机介面操作简单、快速换线,可应用各种复杂精密焊接工艺。

送丝位置三维可调,送丝系统沿轴线可调。

无接触式焊接,激光寿命长,功率低。

光斑能量集中,热影响区域小。

焊接类型




激光焊接过程示意


样品图片

  1. 线束类:

    B、贴片类:

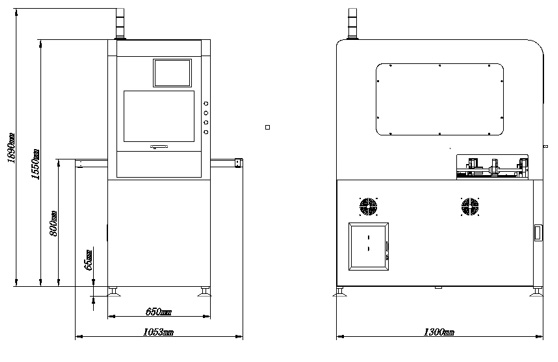

    机器尺寸图

    技术规格

机器型号

VS-500

外观尺寸

1300*650*1550mm(LⅹWⅹH)(不含地脚和灯塔)

重量

350KG

PCB尺寸范围

60ⅹ60mm(Min)~340ⅹ350mm(Max)

PCB厚度范围

0.5mm~3mm

PCB最大重量

0.8KG

PCB弯曲

±1mm

PCB夹紧系统边缘间隙

前后均为:3mm

进板方向

左→右/右→左

传动系统

模组式伺服控制系统

停板系统

感应器+气缸

傳動部件

皮帶

軌道系统

自动调整轨道宽度

移动速度

1-1000mm/sec

视觉定位系统

高清晰工业CCD和,Mark点补偿

光源

LED光源

控制系統

工控機+PLC

操作界面

VECTRON Control Software

操作系統

Windows 7

语言

中文/英文

操作手册

光盘 CD

网络

以太网100M

电源

AC220V  50/60Hz

气压

58 Bar

异常报警功能


注:以上参数为标准配置,若有特殊需要可根据客户要求改进定制,技术参数若有改变,恕不另行通知,最终解释权属VECTRON所有
